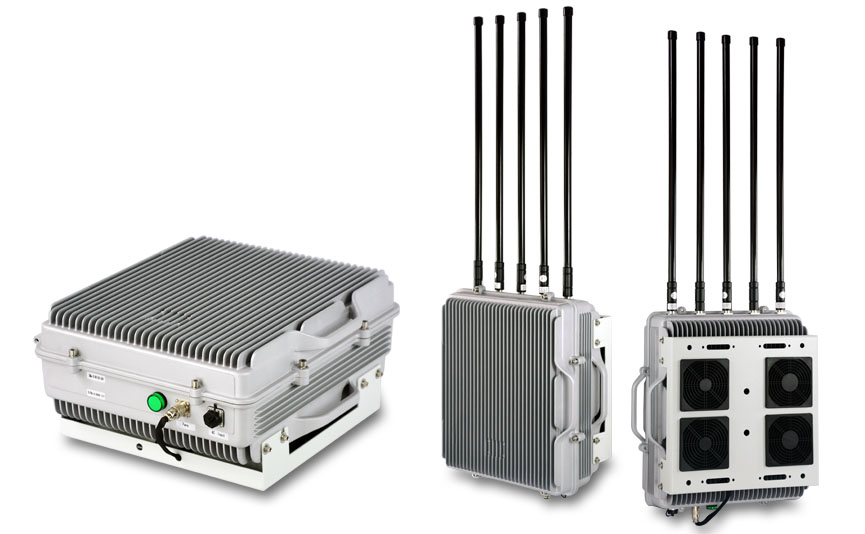

1.SMa-818K100-UAV全向型陈地式无人机干扰设备 主要技术参数：

干扰信号方向： 全向覆盖-标配全向天线

干扰信号半径： ≥1000米

频段（模块）配比：标准配置：5频段。

    1）433MHz飞控/图传： 410～440MHz

    2）900MHz飞控/图传： 900～930MHz

    3）1.5GHz GPS L1： 1525～1620MHz

    4）2.4GHz 飞控/图传： 2400～2483.5MHz

    5）5.8GHz 飞控/图传： 5725～5850MHz

最大支持频段数量： 1台（套）≤12个频段（模块）

单个模块射频输出功率 15～20W：

供电方式： AC交流

电源功耗：350W

主机尺寸：488*410*238（不含凸出部分）

重量： 28Kg

适用环境： 室外

安装方式：抱箍挂杆、壁挂安装、车载式

环境温度： -40～55℃

相对湿度： 35～85%

2.SMa-818K100-UAV全向型陈地式无人机干扰设备 特色功能：

IP防护等级：IP67；

支持多台设备联网远程集中控制管理；

预留后期升级空间，模块（频段）增补的冗余数量至少达到12个；

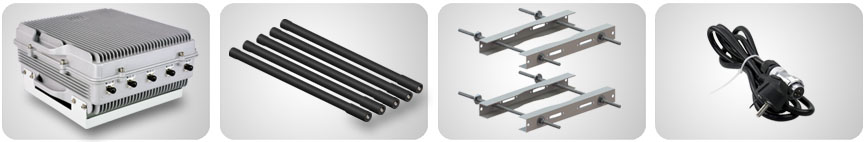

3.SMa-818K100-UAV全向型陈地式无人机干扰设备 主要配件：

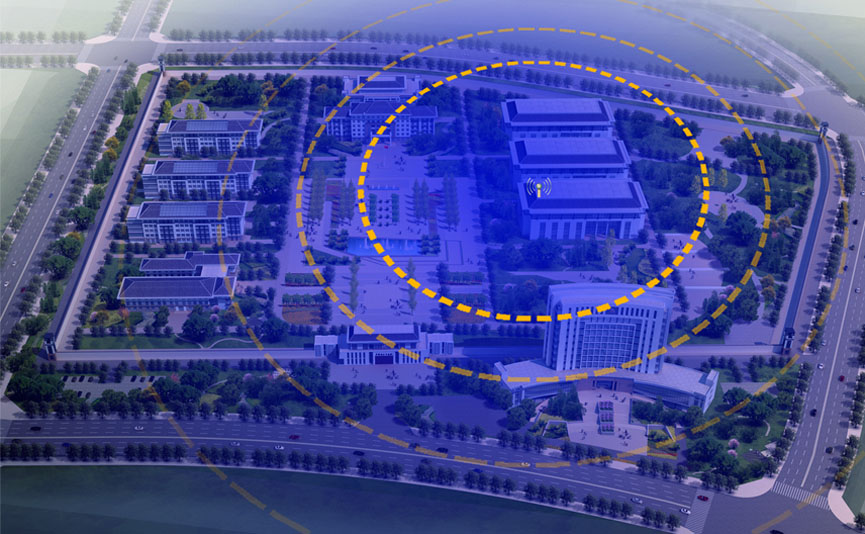

4.SMa-818K100-UAV全向型陈地式无人机干扰设备 应用领域：

专用于野外空旷环境或者较大区域场所的无人机信号干扰，例如：保密单位、监狱、学校、部队、大型厂矿企业等；

野外空旷环境1～2台即可；

大型用户应参考：单位内建筑物的高度、布局及各楼栋体量的大小、周边有无高大建筑物等，一般需要3～5台即可；

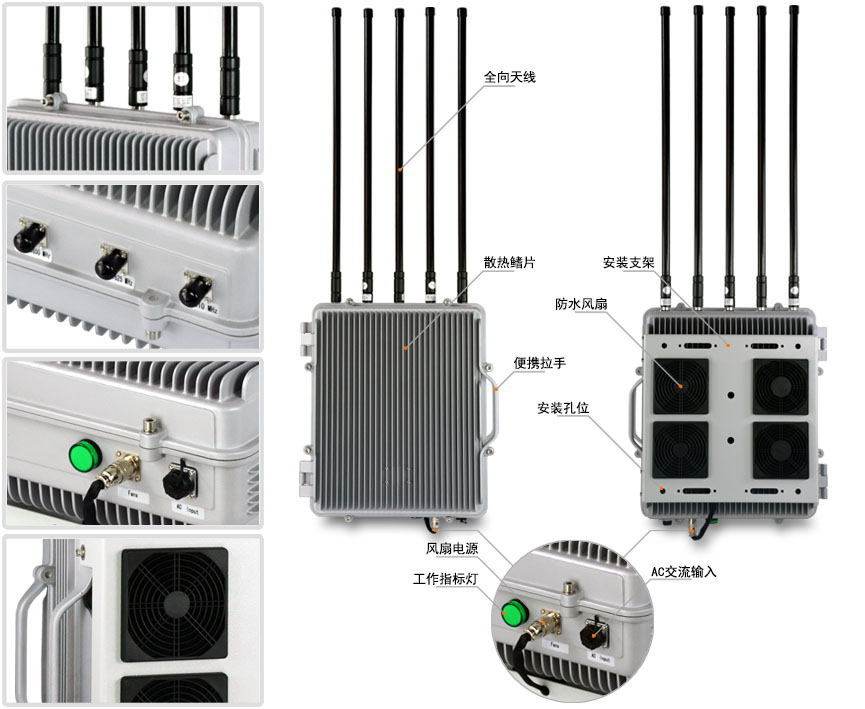

5.SMa-818K100-UAV全向型陈地式无人机干扰设备 产品细节：

6.SMa-818K100-UAV全向型陈地式无人机干扰设备 注意事项

SMa-818K100-UAV在不同的使用现场，有效干扰范围有可能存在差别。这与现场的设备（天线）架设高度、设备数量、安装位置等相关；

影响无人机信号干扰范围的因素包括且不限于：使用全向天线或者定向天线、天线的朝向、有无障碍物、周边有无高大建筑物或建筑群、无人机干扰设备的安装高度、安装是否规范等；

每一根天线上都有频段标识，必须与主机上的频段标识一一对应，无人机干扰设备开机前，必须确保每一根天线连接可靠。绝不允许在不接天线的情况下开机使用；

本款反无人机干扰设备可以壁挂式安装，也可以用抱箍安装在立杆上；安装高度5～50米；室外安装时，SMa-818K100-UAV主机与天线应当确保处于避雷针下方；

本无人机干扰设备属于全向型陈地式机型，在其开启工作时，会对其覆盖范围内（包括使用单位内部）的如下电子设备产生影响，包括且不限于：无线局域网、Wi-Fi路由、蓝牙、中继设备、常见遥控开关和汽车遥控器、手机端及车载导航定位等等。

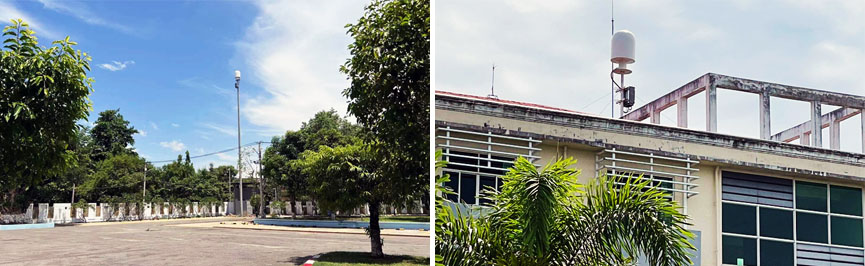

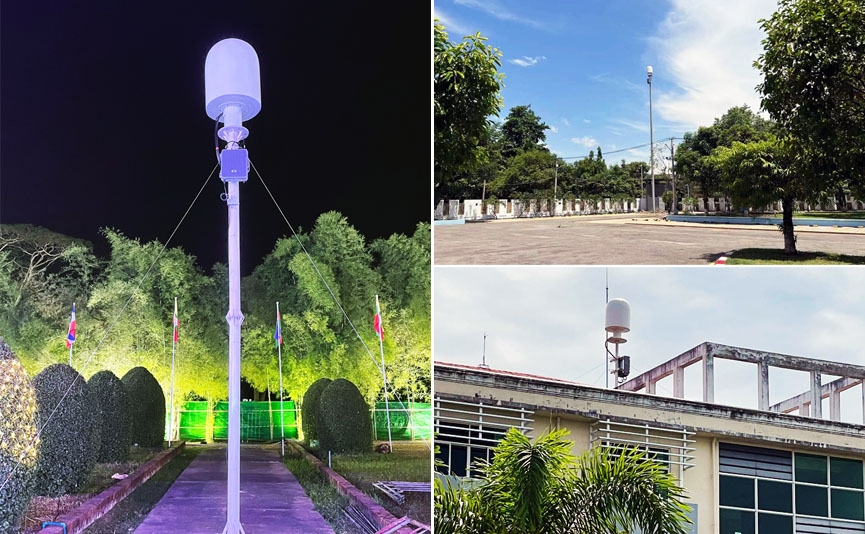

7.全向型陈地式无人机干扰设备的应用案例

工程应用中，本款全向型陈地式无人机干扰设备的主机与天线均完全防水，可以直接安装在户外环境：

根据现场需要选择定向天线（板式）或者全向天线（玻璃钢杆式）；

为达到最好的无人机反制效果，建议选择最高点的位置进行安装；

可以借助于建筑物的楼顶、外墙壁或者灯杆等进行安装。

8.SMa-818K100-UAV全向型陈地式无人机干扰设备 配件选择

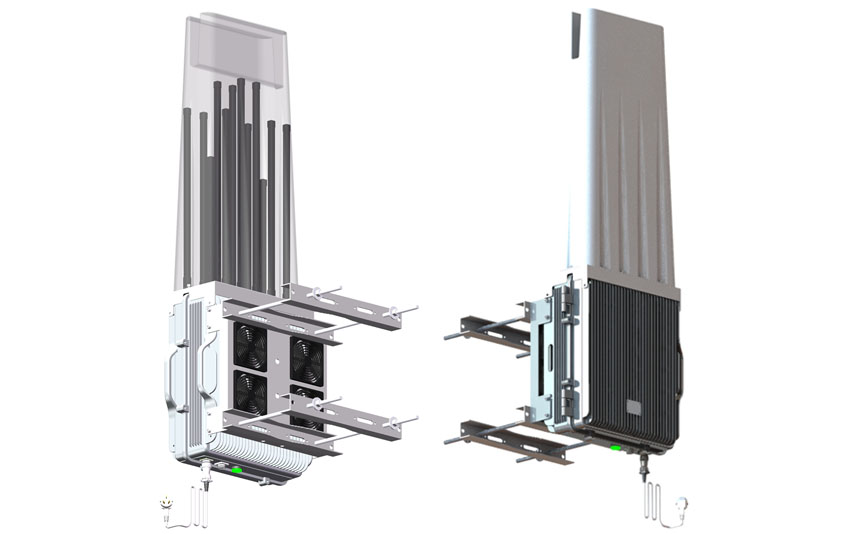

8.1天线防护罩

玻璃钢或优质ABS材质、耐腐蚀、耐紫外线、不泛黄、耐酷热严寒变化；

环向强度好；电气绝缘性佳，透波性强（透波率高达98％以上）；

保护罩的成型工艺不含任何金属杂质及无机填料以确保信号发射效果；

与全向型陈地式无人机干扰设备的主机一体化连接装配，具有美化和隐蔽天线的作用；

支持特殊要求的定制服务、专业设计和开模、打样。

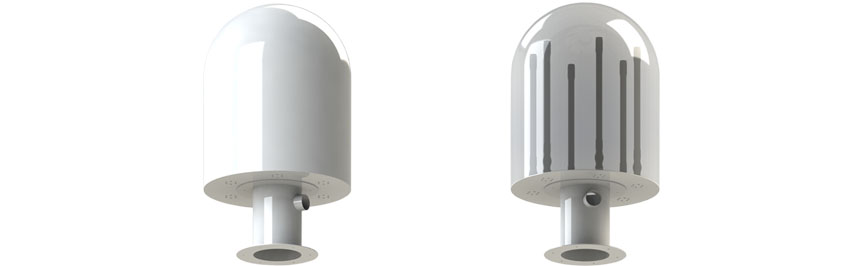

8.2 半球天线罩

可配合SMa-818K100-UAV使用的半球形天线罩，它的外表面采用白色胶衣树脂，光滑透亮；

耐普通酸碱盐，耐盐雾性、耐海洋大气腐蚀性、耐紫外线、耐摩擦；

耐紫外线、不泛黄、耐酷热严寒变化、抗老化、防止表面龟裂；

采用高透波率的玻璃纤维透波复合材料和专用玻璃纤维树脂，射频信号的透波率很高。
