一句话结论

发射射频功率与频率干扰器整机用电功耗是强正相关，但不是严格线性正比；核心瓶颈是射频功放的功率附加效率 PAE。

提示：私自生产、销售、使用信号干扰设备在国内属于违法行为，下面仅射频理论层面分析。

1、基础公式

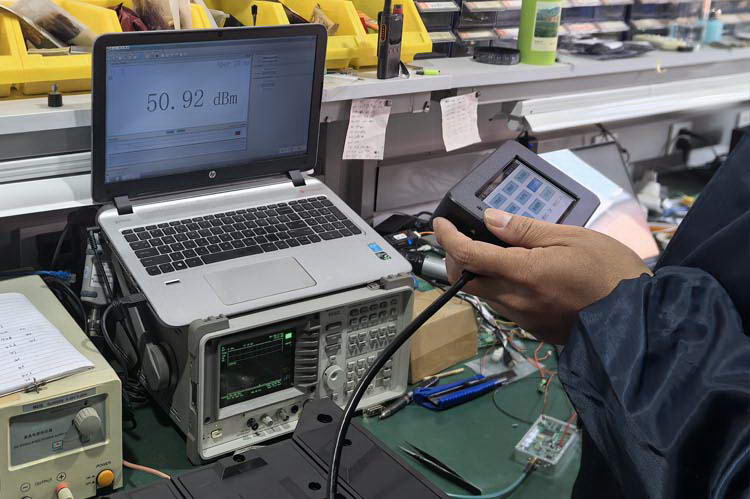

\(P_{RFout}\)：功放端口射频输出功率（常说的发射功率）

\(P_{DC}\)：功放的直流供电功耗

DDS频率干扰器里，DDS 只产生小功率基带 / 中频信号，绝大部分耗电都消耗在各个频段的射频功放上。

行业经验值：普通 LDMOS 功放，饱和状态 PAE 大约 30%～50%；GaN 氮化镓功放可以做到 50%～65%。

再叠加 AC-DC 电源转换损耗、DDS/FPGA 主控、风扇散热，整机市电功耗大约是射频总发射功率的 2～3 倍。

例子：射频总输出 100W，频率干扰器整机市电功耗约 200～300W，多余电能全部变成热量。

2、为什么不是严格线性（DDS 干扰仪尤其明显）

1）功放效率随输出功率变化

功放只在接近饱和点时效率最高；功率回退（降低输出功率）时 PAE 快速下跌。

比如一台频率干扰器模块标称 10W 输出，开满 10W 时效率 40%；如果软件调低只输出 2W，效率可能掉到 20% 以下。

这就是 DDS频率干扰器的特点：DDS 可以软件降低某通道输出功率，但功耗并不会跟着同比例下降，效率变差。

2）DDS 多通道独立模块累加

DDS频率干扰器是多个独立 DDS + 功放通道并行。

全部通道满功率开启：功耗≈各通道功耗之和

只开启部分频段：主控、电源、风扇基础功耗不变，只减少对应功放功耗；存在固定底功耗，哪怕不开功放，主板 DDS、电源依然耗电十几瓦。

3）调制波形影响平均功耗

DDS 可以配置连续噪声调频，也可以脉冲间歇干扰：

连续发射：平均功耗接近峰值功耗

脉冲模式（短时发射、间隙关闭功放）：射频峰值功率不变，但平均用电功耗明显下降。

这点很关键：标称峰值发射功率不变，通过 DDS 设置脉冲占空比，就能降低整机平均功耗。

3、几个容易混淆的概念（选型、评估时踩坑点）

1）射频输出功率 ≠ EIRP 有效辐射功率

功放端口功率，经过滤波器、馈线损耗，再叠加天线增益，才是空中等效辐射功率；天线、馈线损耗不消耗整机市电，但会降低空间辐射效果。

2）底功耗：DDS、MCU、电源、风扇，属于固定开销，和射频发射功率无关。小功率机型里，这部分占比会更明显。

3）频段越高，同射频输出下功耗越大

高频（5G/6G 候选频段）功放 PAE 普遍低于低频；同样输出功率，高频模块发热更大、耗电更高。

4、DDS 数字调频频率干扰器的场景

DDS 架构优势在这里带来一个特性：

DDS 可以软件独立控制每一路功放的开启 / 关闭、输出幅度、脉冲占空比，所以可以动态调节射频发射总功率，间接调节整机功耗。

但短板：

只要功放没有完全关断，只要做功率回退压低输出功率，能量转换效率就会变差，功耗下降幅度小于射频功率下降幅度，不能简单按比例估算。

5、简单总结

趋势：射频发射功率越大，整机耗电功耗越高，正相关；

不是简单正比：功放 PAE 随输出电平非线性变化，存在固定底功耗；

典型工程比例：整机市电功耗 ≈ 射频总输出功率 × (2～3)；GaN 功放可以把这个系数压到接近 2；

DDS频率干扰器机型可以软件启停通道、脉冲调制，在峰值射频功率不变的前提下，降低平均用电功耗，但功率回退会带来效率损失。
